في عالم التصنيع، تلعب الأجزاء المعدنية CNC (التحكم العددي بالكمبيوتر) دورًا حاسمًا في مختلف الصناعات، من السيارات إلى الفضاء الجوي، ومن الإلكترونيات إلى الآلات. باعتباري موردًا للأجزاء المعدنية CNC، فأنا أفهم أهمية ضمان جودة ودقة هذه الأجزاء. أحد الجوانب الرئيسية للحفاظ على معايير الجودة العالية هو استخدام أدوات التفتيش المناسبة. في هذه المدونة، سأشارك بعض أدوات الفحص الشائعة للأجزاء المعدنية CNC.
الفرجار
تعد الفرجار واحدة من أدوات الفحص الأساسية والضرورية في عملية تصنيع الأجزاء المعدنية باستخدام الحاسب الآلي. أنها تأتي في نوعين رئيسيين: الفرجار الورنية والفرجار الرقمي.
لقد كانت الفرجار الورنية موجودة منذ فترة طويلة. وهي تتكون من مقياس رئيسي ومقياس رنيه منزلق. من خلال محاذاة فكي الفرجار مع الجزء الذي يتم قياسه، يمكن للمرء قراءة القياس على المقاييس. يمكن أن تصل دقة الفرجار الورنية عادةً إلى 0.02 مم أو 0.05 مم، اعتمادًا على النوع. إنها مناسبة لقياس القطر الخارجي والقطر الداخلي وعمق الجزء.
من ناحية أخرى، توفر الفرجار الرقمي مزيدًا من الراحة والدقة. وهي تعرض القياس مباشرة على شاشة رقمية، مما يلغي الحاجة إلى القراءة اليدوية. يمكن أن تصل دقة الفرجار الرقمي إلى 0.01 ملم. كما أنها أسهل في الاستخدام، خاصة بالنسبة لأولئك الذين ليسوا على دراية بقراءة المقاييس الورنية. مع ميزات مثل إخراج البيانات، يمكن نقل نتائج القياس بسهولة إلى جهاز كمبيوتر لمزيد من التحليل.
ميكرومتر
تعد الميكرومتر أداة مهمة أخرى لقياس الأبعاد الصغيرة بدقة عالية. هناك أنواع مختلفة من الميكروميتر، مثل الميكروميتر الخارجي، والميكروميتر الداخلي، وميكرومتر العمق.
يتم استخدام الميكرومتر الخارجي لقياس الأبعاد الخارجية للجزء، مثل قطر العمود. إنهم يعملون باستخدام المغزل والسندان للإمساك بالجزء. تتم قراءة القياس من كشتبان وغطاء الميكرومتر. يمكن أن تصل دقة الميكرومتر الخارجي إلى 0.001 مم، مما يجعلها مثالية لقياس الأجزاء التي تتطلب تفاوتات شديدة للغاية.
تم تصميم الميكرومتر الداخلي لقياس الأبعاد الداخلية للثقب أو التجويف. لديهم هيكل مختلف مقارنة بالميكرومتر الخارجي، مع رأس قياس يمكن تعديله ليناسب الجزء الداخلي. تُستخدم ميكرومترات العمق، كما يوحي الاسم، لقياس عمق الثقب أو التجويف.
آلات قياس الإحداثيات (CMMs)
آلات قياس الإحداثيات هي أدوات فحص متقدمة يمكنها قياس السمات الهندسية للجزء بدقة عالية. يتكون جهاز CMM من مسبار يتحرك على طول ثلاثة محاور (X وY وZ) لقياس إحداثيات النقاط على سطح الجزء.
يمكن أن يكون المسبار عبارة عن مسبار يعمل باللمس أو مسبار مسح. اللمس - تعمل مجسات الزناد عن طريق الاتصال بالجزء وإرسال إشارة عند إجراء الاتصال. من ناحية أخرى، يمكن لمسبارات المسح قياس سطح الجزء بشكل مستمر أثناء تحركها على طوله، مما يوفر ملف تعريف أكثر تفصيلاً للجزء.
أجهزة CMM قادرة على قياس الأشكال الهندسية المعقدة، مثل الخطوط الكنتورية والملامح والزوايا. ويمكن استخدامها أيضًا لمقارنة الجزء الفعلي بنموذج CAD للتأكد من أن الجزء يلبي متطلبات التصميم. وبمساعدة البرامج، يمكن لأجهزة CMM إنشاء تقارير مفصلة عن نتائج القياس، بما في ذلك انحرافات الأبعاد وأخطاء النموذج.
أدوات القياس البصرية
تستخدم أدوات القياس البصرية الضوء لقياس أبعاد وخصائص الجزء. هناك عدة أنواع من أدوات القياس البصرية، مثل المقارنات البصرية، وأنظمة قياس الرؤية، والماسحات الضوئية بالليزر.
تعرض أجهزة المقارنة البصرية صورة مكبرة للجزء على الشاشة. من خلال مقارنة الصورة مع قالب قياسي أو رسم CAD، يمكن للمشغل التحقق بسرعة من أبعاد وشكل الجزء. إنها مناسبة لقياس الأجزاء ذات الأشكال الهندسية البسيطة وسهلة الاستخدام نسبيًا.
تستخدم أنظمة قياس الرؤية الكاميرات وتقنية معالجة الصور لقياس الجزء. يمكنهم قياس ميزات متعددة في وقت واحد وتوفير قياسات عالية السرعة ودقيقة. تُستخدم أنظمة قياس الرؤية على نطاق واسع في صناعات الإلكترونيات والسيارات لفحص الأجزاء الصغيرة والمعقدة.
تستخدم الماسحات الضوئية الليزرية ضوء الليزر لمسح سطح الجزء وإنشاء نموذج ثلاثي الأبعاد له. يمكنها التقاط شكل وأبعاد الجزء بدقة عالية ويمكن استخدامها في الهندسة العكسية ومراقبة الجودة وفحص الأجزاء كبيرة الحجم.
أجهزة اختبار خشونة السطح
تعد خشونة السطح سمة مهمة للأجزاء المعدنية CNC، خاصة بالنسبة للأجزاء التي تحتاج إلى تشطيب سطحي محدد. يتم استخدام أجهزة اختبار خشونة السطح لقياس خشونة سطح الجزء.
هناك نوعان رئيسيان من أجهزة اختبار خشونة السطح: نوع الاتصال ونوع عدم الاتصال. الاتصال - يستخدم اختبار خشونة السطح من النوع قلمًا يتحرك على طول سطح الجزء. يكتشف القلم المخالفات الموجودة على السطح ويحولها إلى إشارة كهربائية، والتي تتم معالجتها بعد ذلك لحساب معلمات خشونة السطح.
تستخدم أجهزة اختبار خشونة السطح من النوع غير الملامس تقنية بصرية أو ليزر لقياس خشونة السطح دون الاتصال الجسدي بالجزء. إنها مناسبة لقياس الأجزاء السطحية الحساسة أو الناعمة ويمكن أن توفر قياسات سريعة ودقيقة.
أجهزة اختبار الصلابة
الصلابة هي مقياس لمقاومة المادة للتشوه. يتم استخدام أجهزة اختبار الصلابة لقياس صلابة الأجزاء المعدنية CNC. هناك عدة أنواع من أجهزة اختبار الصلابة، مثل أجهزة اختبار صلابة برينل، وأجهزة اختبار صلابة روكويل، وأجهزة اختبار صلابة فيكرز.
يستخدم اختبار صلابة برينل مسافة بادئة للكرة الصلبة لعمل مسافة بادئة على سطح الجزء. يتم قياس قطر المسافة البادئة، ويتم حساب رقم صلابة برينل بناءً على الحمل المطبق وقطر المسافة البادئة.
يستخدم اختبار صلابة روكويل مخروطًا ماسيًا أو كرة فولاذية. يتم قياس عمق المسافة البادئة، ويتم تحديد رقم صلابة روكويل. تُستخدم أجهزة اختبار الصلابة روكويل على نطاق واسع لأنها سريعة وسهلة الاستخدام نسبيًا.
يستخدم اختبار صلابة فيكرز إندينتر الهرم الماسي. يتم قياس الطول القطري للمسافة البادئة، ويتم حساب رقم صلابة فيكرز. أجهزة اختبار صلابة فيكرز مناسبة لقياس صلابة الأجزاء الصغيرة أو الرقيقة.

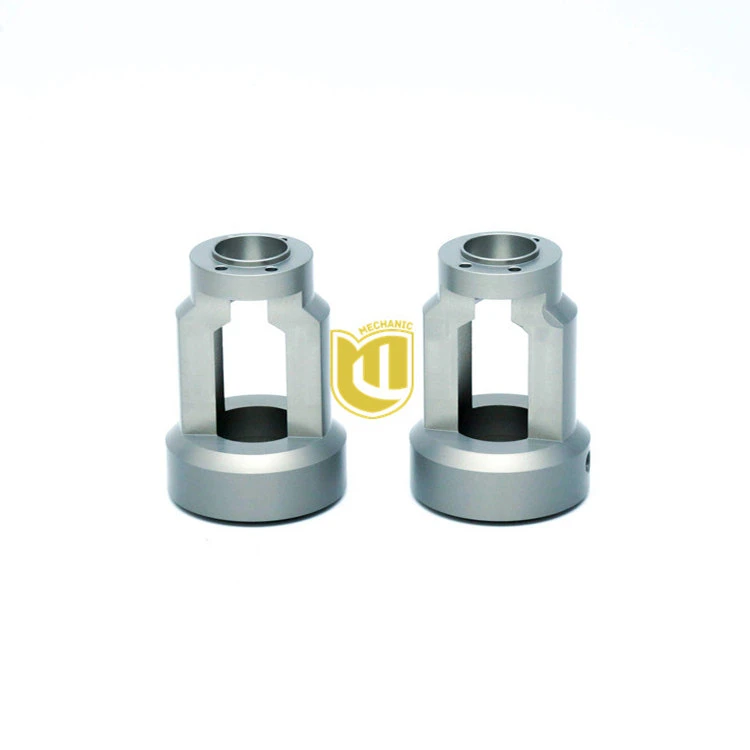

باعتبارنا موردًا للأجزاء المعدنية CNC، فإننا نقدم مجموعة واسعة من الأجزاء المعدنية CNC عالية الجودة، بما في ذلكأجزاء قطع الصفائح المعدنية باستخدام الحاسب الآلي,أجزاء معدنية عالية الدقة باستخدام الحاسب الآلي، وCNC 4 محاور معالجة الأجزاء المعدنية. يتم ضمان التزامنا بالجودة من خلال استخدام أدوات الفحص المتقدمة هذه.
إذا كنت في حاجة إلى أجزاء معدنية CNC عالية الجودة، فإننا ندعوك إلى الاتصال بنا للشراء والتفاوض. نحن واثقون من أن منتجاتنا وخدماتنا سوف تلبي متطلباتك.
مراجع
- "علم القياس للمهندسين" بقلم دوجلاس وايتهاوس
- "دليل التصنيع باستخدام الحاسب الآلي" بقلم بيتر سميد
- "التفتيش ومراقبة الجودة في التصنيع" بقلم روبرت جي شيفر
